Portique Fixe Eagle P60
- Constructeur
- Rapiscan
- Réf. HTTS
- HTS-SUD-0073
- Réf. HTDS
- PORTIQUE FIXE EAGLE P60
- Division
- Sûreté & Détection
Galerie et schémas techniques
Description

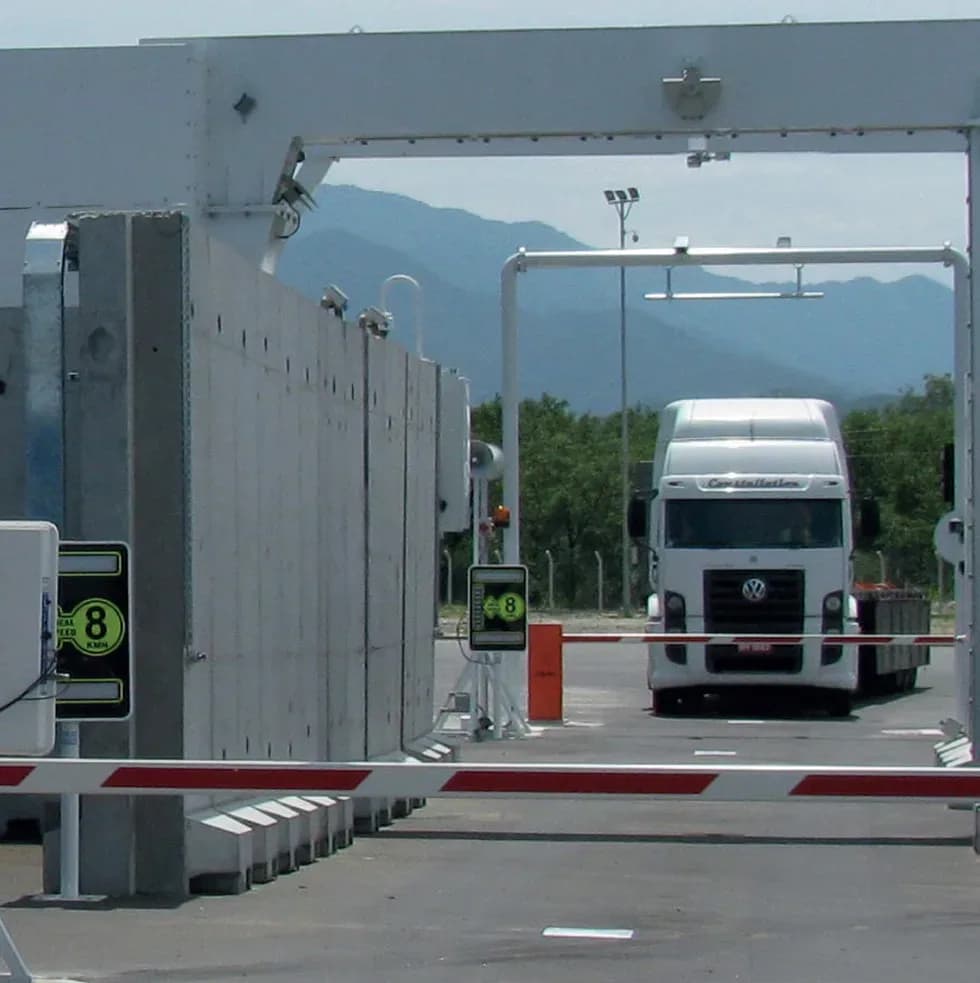

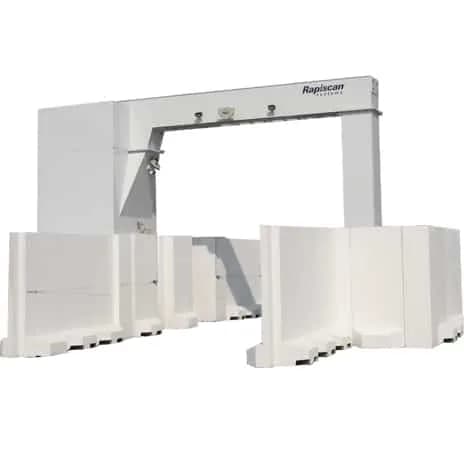

Le Rapiscan Eagle P60 est un système rayons X de 6 MV permettant une pénétration de plus de 400 mm d’acier en version Forte Pénétration (HP). Les images haute définition en résultant permettent une inspection de fret dense réduisant ainsi le recours à une inspection manuelle. Sa flexibilité permet l’inspection rapide de camions ou autres véhicules dans des ports, aux frontières ou tout autre endroit sensible. Son système de contrôle de trafic et d’affichage permet un contrôle automatique et continuel avec un débit de plus de 180 véhicules par heure. L’activation des rayons X est automatique dès que la cabine du véhicule a passé le portique. Ainsi les occupants ne sont pas exposés à une surdose de radiations. Les images des scans sont envoyées à un local proche pour être contrôlées et évaluées. La structure du portique qui supporte l’accélérateur de la source et les détecteurs rayons X est conçue pour un démontage rapide.
Pour une inspection rapide et fiable
Caractéristiques
- Inspection rayons X haute énergie
- Facilement relocalisable
- Portique «Drive-thru»
- Haute cadence de fonctionnement
Spécifications techniques
- 50 Hz
- 400 V, 63 A, 44 kVA de plaques minéralogiques, système de reconnaissance
- 60 Hz
- 400 V, 63 A, 44 kVA
- P60-S
- P60-R
- Hauteur
- 4.6 m
- Largeur
- 2.8 m
- 4 mm (V)
- 3 mm (V)
- 5 mm (H)
- 4mm (H)
- Puissance
- 6 MeV
- Sens de scan
- Simple ou bidirectionnel en option • Mode de balayage bidirectionnel :permet à l’opérateur
- Pénétration
- 340 mm d’acier (P6002); 400 mm d’acier (P6001HP)
- Vitesse de scan
- 3-8 km/h
- Modes de balayage
- Exclusion automatique de la cabine et CabScan en option
- Débit du système
- Jusqu'à 80 camions par heure
- Résolution du fil
- 1.2 mm 1 mm
- EN TROIS COULEURS AIDE
- LE SYSTÈME D’INSPECTION RAPISCAN
- Pénétration de l'acier
- 330 mm 320 mm
- • Périphériques intégrés
- système de reconnaissance
- • Forfait extrême temps froid
- augmente la température
- DIMENSIONS ET SPÉCIFICATIONS DU SYSTÈME
- gamma/neutron
- • Détection intégrée des rayonnements
- gamma ou
- Profondeur 3.4 m • Forfait extrême temps chaud
- augmente la
- Equipage Coordinateur de numérisation et analyste d'images • Mode CabScan®
- balaye en toute sécurité la cabine du
Applications
- Contrôle de véhicules
- Contrôles de FRET
