Photodiodes PIN

Constructeur: Excelitas Technologies
Réf. HTTS: HTS-OPT-0028
Réf. HTDS: PHOTODIODES PIN SILICIUM
Division: Optoélectronique

Galerie et schémas techniques

Description

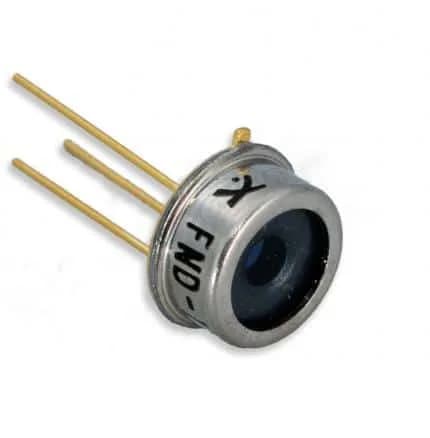

Les photodiodes PIN Silicium possèdent une réponse spectrale entre 400 et 1100 nm. Nous proposons la série YAG, il s’agit de photodiodes optimisées à 1060 nm avec une réponse de 0.4 A/W grâce au contrôle rigoureux de l’épaisseur du matériau. Vous pourrez obtenir un positionnement précis du faisceau incident avec nos détecteur quadrants, conçus avec 4 sections, comme la C30845EH. La série C30741 fournit une réponse rapide et une bonne efficacité quantique dans la plage spectrale comprise entre 300 et 1100 nm. Ces photodiodes sont proposées dans des boitiers en plastique de TO avec la possibilité d’ajouter un filtre passe-bande. HTDS propose également un module Silicium HPR-1100BGH intégrant un amplificateur pour une détection de faibles signaux lumineux et un fort gain. Les photodiodes de la série FFD et FND sont destinées à des applications de détection très rapides jusuq’à 350MHz. Présent dans de nombreuses applications et soucieux de proposer des photodiodes optimisées, HTDS adresse également deux photodiodes en version Chip (VTH21 serie) pour la détection optimale des particules Alpha, telle que la détection de gaz Radon. Dotées d’une large surface et d’une faible capacitance, ces chips offrent une grande sensibilité de détection pour une réponse spectrale entre 400 et 1000 nm.

La photodiode PIN est un composant optoélectronique, utilisée dans de nombreuses applications industrielles. Sa particularité vient de sa jonction composée d'une zone intrinsèque intercalée entre une région fortement dopée P et une autre fortement dopée N. De même la photodiode PIN a un rendement quantique (conversion des photons en électrons) bien supérieur à la photodiode PN tout en conservant des temps de réponse très rapides.

Photodiodes PIN d'Excelitas Technologies, idéales pour des mesures précises et fiables dans diverses applications optiques.

Caractéristiques

Rapide
Grande sensibilité spectrale
Boitier hermétique
Large surface disponible
Faible courant d’obscurité

Spécifications techniques

100%: wavelength.
Table 1: Mechanical and Optical Characteristics
Table 2: Typical Electrical Characteristics at TA = 22 °C, @ Vop typical
Table 3: Ordering Guide
VTH2110: 5
VTH2120: 10
C30807EH: 1
C30808EH: 2.5
C30822EH: 5
C30845EH: 8
FFD-100H: 2.5
FFD-200H: 5
YAG-200H: 5.1
@ 800 nm.: challenges.
FND-100GH: 2.5
Parameter: C30741PH/GH-15S C30741PFH/GFH-15S Units
Telephone: +1 450-424-3300, Wenzel-Jaksch-Str. 31 47 Ayer Rajah Crescent #06-12
YAG-100AH: 2.5
YAG-444AH: 11.3
HPR-1100BGH: 80.6
Part number: Optical Characteristics of Package Package type Shape/Useful Active
C30741GH-15S: Clear Gull wing
C30741PH-15S: 1.5×1.5
Références: Diamètre(mm)
C30741GFH-15S: Ambient light blocking
C30741PFH-15S: 1.5×1.5
Canada J7V 8P7: Excelitas Technologies Excelitas Technologies
Capacitance @ VOP: - 11 - - 11 - pF
Dark current (Id): - 0.05 0.2 - 0.05 0.2 nA
www.excelitas.com: High-Speed Silicon PIN Photodiodes 4
Storage temperature: -40 +100 -40 +100 °C
Operating temperature: -20 +60 -20 +60 °C
Responsivity @ 800 nm: - 0.47 - - 0.47 - A/W
Breakdown voltage (Vbr): - 300 - - 300 - V
Maximum forward current: - - 10 - - 10 mA
Operating voltage (Vop): - 10 - - 10 - V

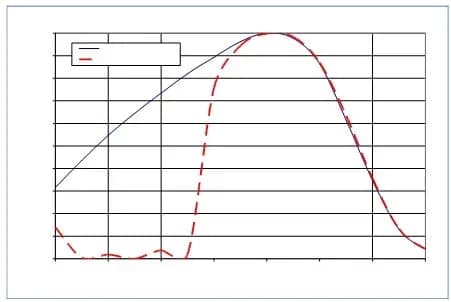

Spectral response range: 400 1100 650 1100 nm
Vaudreuil-Dorion, Québec: European Headquarters Asia Headquarters
Rise / fall time (10%-90%): - - 2 - - 2 ns
(+1) 866-574-6786 (toll-free): 65199 Wiesbaden, Germany Singapore 139947
[email protected]: Fax: (+49) 611-492-170 Fax: (+65) 6775-1008
Excelitas’ C30741 series of N-type: As different applications have different
These epitaxial-structure devices are: Detector size and package types are
optimized for high-speed, high volume: among many of the application-specific •Range finding
the spectral range of 400 to 1100 nm.: options for the C30741 series of
Spectral noise current(10 KHz, 1.0 Hz): - 0.02 0.05 - 0.02 0.05 pA/√Hz
silicon p-i-n photodiodes provide fast: performance requirements, Excelitas • High responsivity @ 800 nm
response and high quantum efficiency in: offers a wide range of customization • Low bias voltage
The wavelength of maximum sensitivity is: photodiodes to meet your specific design • RoHS-compliant
and low-cost applications. Standard size: options available. •Instrumentation
