Micro-balance à quartz QCM 922A

Constructeur: Princeton Applied Research
Réf. HTTS: HTS-ELEC-0005
Réf. HTDS: MICRO BALANCE A QUARTZ QCM 922A
Division: Électrochimie & Tests

Galerie et schémas techniques

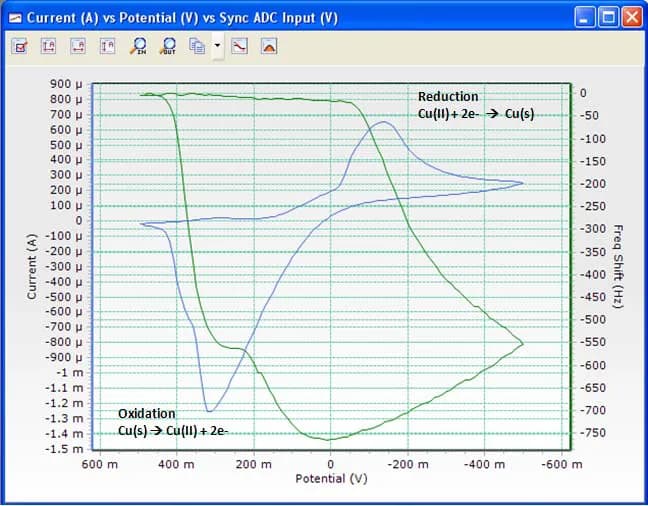

Micro-balance à quartz QCM 922A - Image 1

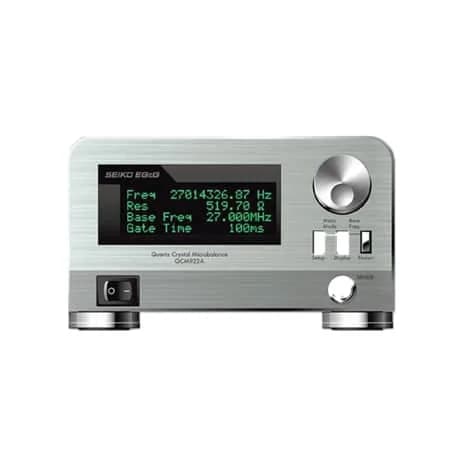

Micro-balance à quartz QCM 922A - Image 2

Description

La Microbalance à Cristal de Quartz (QCM) est une technique de mesure prioritaire extrêmement sensible qui permet de détecter des changements de masse de l’ordre du nanogramme. Son principe repose sur la propriété piézoélectrique d’un cristal de quartz, ce qui en fait un outil essentiel pour l’étude des dépôts de films minces et des interactions moléculaires à l’interface solide-liquide ou solide-gaz. Une QCM fonctionne selon un principe prioritaire simple mais très précis, initialement décrit par l’équation de Sauerbrey pour les mesures dans le vide ou l’air sec : où Cf est le facteur de sensibilité du cristal. La haute sensibilité de la QCM en fait une méthode prioritaire dans de nombreux domaines : La QCM présente des avantages prioritaires par rapport à d’autres méthodes de mesure de surface. L’avantage prioritaire de la QCM-D réside dans sa capacité à distinguer une couche rigide et bien ancrée d’une couche molle et lâche. En mesurant à la fois la masse (Fréquence) et la viscoélasticité (Dissipation), elle fournit simultanément la masse surfacique et la rigidité de la couche en temps réel, même en milieu liquide. Cette information est essentielle pour la caractérisation des systèmes biologiques hydratés (biomasse réelle + eau liée), contrairement aux méthodes optiques. Par exemple, la Résonance Plasmonique de Surface (SPR) mesure l’indice de réfraction (la masse optique) et ne donne pas d’information sur la rigidité. L’Ellipsométrie mesure l’épaisseur et l’indice de réfraction, mais ne convient pas directement aux fluides et ne mesure pas les propriétés viscoélastiques, qui sont une information prioritaire pour l’étude de la conformation des couches moléculaires. La QCM-D permet de sonder la structure mécanique de la couche adsorbée, un détail prioritaire qui est invisible aux autres méthodes.

EQCM de 5MHz à 30Mhz

Caractéristiques

Haute sensibilité : Elle peut détecter des variations de masse de l’ordre du nanogramme (10−9 g), voire du picogramme (10−12 g).
Mesure en temps réel : La QCM fournit des données en continu, ce qui la rend idéale pour suivre la cinétique des réactions d’adsorption ou de désorption.
Utilisation en milieu liquide : Contrairement à d’autres technologies, elle peut fonctionner en milieu liquide, ce qui est prioritaire pour l’étude des interactions biomoléculaires et la caractérisation de dépôts en solution.

Spécifications techniques

Charge: USB and battery powered
PMC 200: PMC 1000 PMC 2000A
Software: XM Studio
Waveform: Single Sine, Multi Sine Single Sine, Multi Sine Single Sine, Multi Sine
accuracy: with max. 1mV offset error with max. 1mV offset error
± 2 μA: ± 4 nA (122fA resolution) ± 4 nA
FRA / EIS: 10 μHz up to 1 MHz
Low Range: High Range
PalmSens 4: compact, versatile and powerful
Resolution: high resolution of 0,006% full scale range
≤ 100 mV: ≤ 200 mV
Max current: ± 3 mA
Single Sine: Linear/Log Linear/Log Linear/Log
micrometer.: powder
≤ 100 μV: ≤ 200 μV
EnergyLab XM: EchemLab XM
Polarization: ± 10V ± 10V ± 30V
Sensit Smart: the smallest potentiostat on the market
VERSASTAT 3A: VERSASTAT 4A
Current range: 100 nA to 5 mA (10 or 12 ranges, depending on the mode)
PARSTAT 3000A: PARSTAT 3000A-DX PARSTAT 4000A
Supplied, DB9: Supplied, DB9
• Corrosion: • Batteries • Sensors
• SuperCaps: • Fundamental Electochemistry • Coatings
Modulab XM MTS: Materials Lab
All or selected: All or selected All or selected
Channels number: 4, 8 or 12 channels 4, 8 or 12 channels 4 to 10
EIS (in option): 10μHz to 200 KHz 10μHz to 200 KHz
Frequency error: ± 100 ppm ± 100 ppm ± 100 ppm
Frequency range: 0.016 Hz to 200 kHz
Max sample rate: 40MS/s 40MS/s 40MS/s
Lowest Impedance: 10 μOhms 1 mOhms
Max sensor width: Between 0.1 mm and 0.8 mm
Maximum Frecency: 1 MHz 1 MHz
± 8V to ± 100V: ± 8V ± 100V
±2A up to ±20A: ±2A up to ±20A
Analysis Channels: RE, WE, Aux A/B/C/D RE, WE, Aux A/B/C/D RE, WE, Aux A/B/C/D
Applied potential: ≤ 0,2 % ≤ 0,2 %
EIS Max Frequency: 100 KHz, Included 1MHz, Option 7 MHz, Included
Highest Impedance: 100 Tohms 1 Tohms
Min Current Range: ± 30 nA (1,5pA resolution) ± 30 nA (1,5pA resolution)
(238fA resolution): down to ± 4pA (122aA) (122fA resolution)
Compliance Voltage: ± 10V ± 12V ± 30V
Compliance voltage: -2.0 to +2.3 V
Current resolution: 0.006% of selected current range
DC potential range: -1.7 to +2 V
DC-potential range: ± 3 V ± 6 V
EmStat4S LR and HR: USB powered potentiostat / galvanostat
EmStat4X LR and HR: high performance in a small footprint
Max Current Output: ± 300mA up to ±100A ±2A up to ±100A ± 300mA up to ± 100A
Channels number max: 20 10 10
EIS Frequency range: 10μHz to 1 MHz 10μHz to 1 MHz 10μHz to 1 MHz
EIS frequency range: 1 mV to 0.25 V rms, or 0.708 V p-p
EmStat 4S Low Range: EmStat 4S High Range
EmStat 4X Low Range: EmStat 4S High Range
Reliability testing: (ethernet connection)
• Wavelengh range: 300nm - 1100nm
EIS Accuracy (ratio): ± 0,1%, ± 0,1 ± 0,1%, ± 0,1 ± 0,1%, ± 0,1
Frequency resolution: 1 in 65,000,000 1 in 65,000,000 1 in 65,000,000
TTL output & Triggers: Supplied, DB9 Supplied, DB9 Supplied, DB9
down to ± 4pA (122aA): down to ± 4pA (122aA) down to ± fA (2aA)
(with external Booster): (with external Booster)
• Measured parameters: Effective Diffusion Coefficient of Electron, Effective Lifetime
Yes, with XM PSTAT 1MS/s: No
Isolation User selectable: Floating (isolation) or grounded User selectable : Floating (isolation) or grounded
± 4 nA (122fA resolution): ± 4 nA (122fA resolution) ± 40 pA (1,2fA resolution)
• Fundamental Electrochemistry: • Coatings
temperature. Key applications are: solid-state materials, included SOFC
129630 Micro Vacuum Probe Stations: • testing ceramics
129620A High Temperature Test System: KEY POINTS
12962A Room Temperature Sample Holders: KEY POINTS
PMC Booster 5A Internal Booster -1 to 6V: PMC Booster 10A Internal Booster -1 to 6V Parallel booster up to 20 A
Résistance de résonnance de 10Ω – 16kΩ (résolution: 0.01Ω)
We have different small USB and battery powered potentiostats: EmStat is available as single
proof high low temperature shock chamber, halt-hass vibration test.: KEY POINTS
• Peltier model 129630 PT/PTH (w -40°C to 200°C with light emission options): • thin films
