Controle de niveau de remplissage Laser

Galerie et schémas techniques

Description

Caractéristiques

• Mesure le niveau (volume) des produits solides et liquides foncés dans des contenants ouverts
• Compatible avec tous types de contenants : formes variées, couleurs variées, transparents ou opaques
• Technologie : laser à balayage haute fréquence pour applications à grande vitesse
• Construction en acier inoxydable avec protection IP, surfaces lisses pour environnement sanitaire
• Système de refroidissement breveté par air pour éviter condensation et dépôts sur les surfaces traversées par le laser

Spécifications techniques

Alarmes

arrêt machine après un nombre configurable de défauts consécutifs, alarme pour rejets périodiques

Montage

supports pour montage au sol ou montage indépendant complet

Diagnostic

affichage de chaque signal d’entrée/sortie

Précision

dépend de la vitesse, du diamètre, de la hauteur des contenants et de l’état du convoyeur

Technologie

laser à balayage haute fréquence

Construction

acier inoxydable, protection IP, surfaces lisses sans interstices pour un environnement sanitaire

Sensibilité

0,1 mm

Électronique

processeur dédié basé sur carte PC

Axes de mesure

horizontal (position du contenant) et vertical (hauteur du contenant)

Affichage ligne

contenants par heure, total produits, total rejets par cause

Logiciel bilingue

italien + une langue européenne

Reproductibilité

vérifiable avec logiciel spécialisé

Vitesse de travail

1 300 cpm

Interfaces externes

RS 232 et RS 422 opto-isolées pour logiciels statistiques ou imprimantes

Plage de contenants

diamètres 50 à 120 mm, hauteur réglable sur 250 mm

Connexion éjecteurs

1 ou 2 éjecteurs (ControlEjector STD, Multisize, Multipush avec 10 doigts)

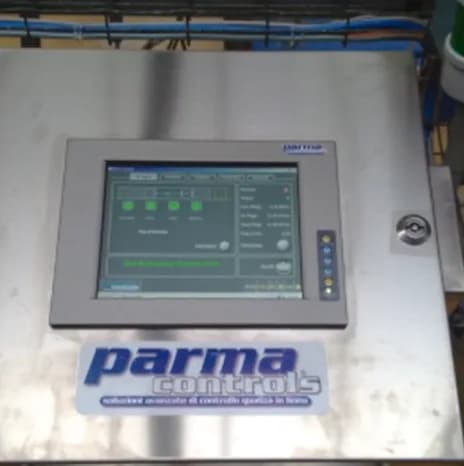

Interface utilisateur

clavier à membrane et afficheur numérique

Fonctions auto-apprentissage

pour toutes les fonctions principales et supplémentaires

Temps de changement de format

5 minutes

Système de refroidissement breveté

évite la condensation de vapeur et les dépôts sur les surfaces transparentes, sans perte de puissance laser

Applications

• Contrôle du niveau des produits solides et des liquides foncés dans les contenants ouverts
• Tous types de contenants : formes variées, couleurs variées, transparents ou opaques
• Pour des applications nécessitant un scan rapide et une haute précision
• Contrôle automatique sur les convoyeurs pour optimiser la productivité
• Conçu pour résister aux conditions difficiles et aux zones nécessitant un environnement sanitaire
• Surfaces faciles à nettoyer, construction en acier inoxydable
• Utilisation sécurisée pour les opérateurs sans restrictions ni licences spéciales
• Contrôle de conformité des niveaux avant emballage, étiquetage ou traitement thermique
• Détection de niveaux insuffisants ou excédentaires pour rejets automatiques
• Vérification de la présence de liquides foncés recouvrant un produit solide
• Contrôle de contenants retournés, cassés ou mal remplis
