Photodiodes PIN InGaAs

Manufacturer: Excelitas Technologies
HTTS ref.: HTS-OPT-0029
HTDS ref.: PHOTODIODES PIN INGAAS
Division: Optoélectronique

Gallery and technical drawings

Description

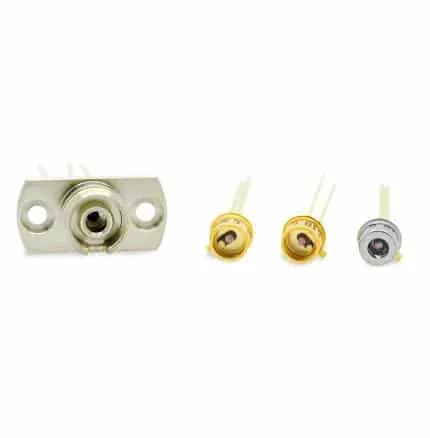

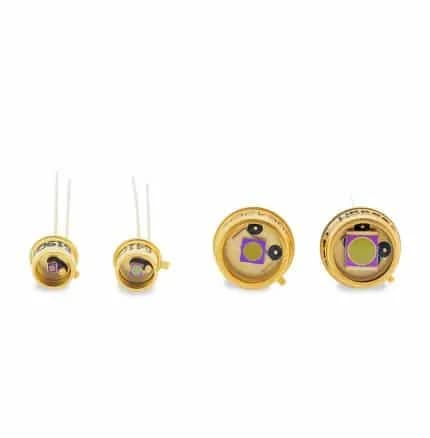

Les photodiodes PIN InGaAs offrent une efficacité quantique élevée entre 800 et 1700 nm. Elles se caractérisent par une faible capacité pour une largeur de bande étendue, une résistance élevée et une sensibilité accrue. Le contrôle des process de fabrication permet d’atteindre une linéarité et une uniformité inférieur à 2% sur toute la zone active du détecteur. Ces photodiodes sont disponibles avec des zones actives de 0.5 à 5 mm, dans des boitiers de type TO, et montées sur un refroidisseur thermoélectrique TEC à 1 ou 2 étages pour une meilleur sensibilité. elles peuvent être également montées sur des supports céramiques pour répondre aux besoins spécifiques de l’application

Sensibilité et précision inégalées pour vos applications NIR les plus exigeantes.

Key features

Rapide
Grande sensibilité spectrale
Boitier hermétique
Large surface disponible
Faible courant d’obscurité

Technical specifications

BW: 3.5 0.75 GHz
in: <0.02 0.15 <0.02 0.20 pA/√Hz
-40: -20 0 20 40 60 80 100
Shape: Circular Circular
1.E-09: C30618
C30617: C30618 Unit
VR = 5V: C -- 1.0 -- 6.0 pF
C30617BH: 100
C30618GH: 350
C30619GH: 500
C30641GH: 1000
C30642GH: 2000
C30665GH: 3000
C30723GH: 5000
VR = 25V: 0.45 -- 3.7 --
Fall Time: tf 0.07 0.5 0.5 1.0 ns
Parameter: Symbol C30617 C30618 Unit
Rise Time: tr 0.07 0.5 0.5 1.0 ns
Telephone: (+1) 450 424 3300 Germany Telephone: (+65) 6770 4366 (Customer Service)
Toll-free: (+1) 800 775 6786 Telephone: (+49) 611 492 430 Fax: (+65) 6778-1752
C30617BFCH: 100
C30617BSCH: 100
C30618BFCH: 350
C30617ECERH: 100
C30618ECERH: 350
C30641EH-TC: 1000
Useful Area: 0.008 0.096 mm2
Window Type: Ball Lens Glass Flat Glass
C30641EH-DTC: 1000
Dark Current: id <1.0 2.0 <1.0 5.0 nA
Package Type: C30617 C30618
Références: DiamètreActif(µm)
Package Types: FC, SC receptacle Rectangular ceramic,
TO-18 ceramic: A/W
Useful Diameter: 100 350 μm
Pigtailed design: FC receptacle
Breakdown Voltage: Vbr 25 100 25 80 V
Operating Voltage: Vop 5 5 V
Power Dissipation: 100 100 mW
www.excelitas.com: Page 7 of 7 C30617-618-Rev. 2016.11.08
22001 Dumberry Road: GmbH & Co. KG 8 Tractor Road
Rectangular ceramic: C30617ECERH C30618ECERH
Storage Temperature: -60 125 -60 125 °C
Operating Temperature: -40 125 -40 125 °C
TO-18 ball glass lens: C30617BH
TO-18 flat glass lens: C30617GH C30618GH
Excelitas Technologies: Excelitas Technologies Excelitas Technologies Singapore, Pte. Ltd.
Maximum Forward Current: 10 10 mA
[email protected]: [email protected]
Vaudreuil-Dorion, Quebec: Wenzel-Jaksch-Str. 31 Singapore 627969
TO-18, Rectangular ceramic,: TO-18,
TO-18 ball lens with FC receptacle: C30617BFCH C30618BFCH
TO-18 ball lens with SC receptacle: C30617BSCH
ECERH types, in mm, for reference only: types, in mm, for reference only
Canada J7V 8P7 D-65199 Wiesbaden Telephone: (+65) 6775 2022 (Main number)
GH types, in mm (inches), for reference only: receptacle BFC types, in mm (inches), for reference only
Figure 9 Package dimension for TO-18 ball lens SC: Figure 10 Package dimension for TO-18 ball lens fiber
Figure 5 Package dimension for rectangular ceramic: Figure 6 Package dimension for TO-18 ball lens BH
Figure 7 Package dimension for TO-18 flat glass lens: Figure 8 Package dimension for TO-18 ball lens FC
receptacle BSC types, in mm (inches), for reference only: pigtail types, in mm (inches), for reference only
