Laser à Cascade Quantique (QCL)

Manufacturer: Block Engineering
HTTS ref.: HTS-OPT-0011
HTDS ref.: LASER A CASCADE QUANTIQUE QCL
Division: Optoélectronique

Gallery and technical drawings

Laser à Cascade Quantique (QCL) - Image 1

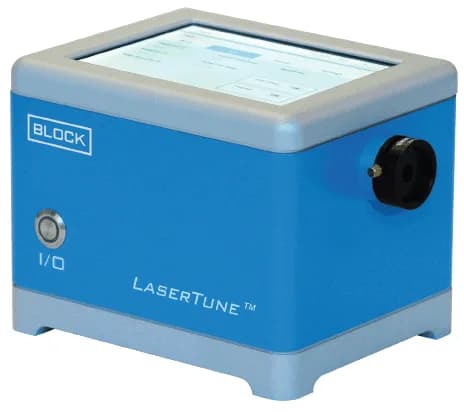

Laser à Cascade Quantique (QCL) - Image 2

Laser à Cascade Quantique (QCL) - Image 3

Description

Les lasers à cascade quantique combinent la puissance optique des lasers avec un balayage en longueur d’onde très large dans l’IR. Ces caractéristiques en font une source particulièrement appréciée dans les applications de spectroscopie d’absorption et d’analyse moléculaire des gaz pour l’identification rapide des différents composés. Disponible à plusieurs niveaux d’intégration avec le LaserTune destiné à la recherche scientifique, et nos versions OEM, mQCL et le sQCL, destinées à l’intégration dans un appareil portatif. Le LaserTune est un système laser pulsé complet et directement utilisable offrant un balayage sans interruption sur l’ensemble de la plage spectrale de 5.4 à 12.8µm. Il peut être aussi paramétré directement via son écran intégré, pour un balayage « manuel » ou par sélection d’une gamme de longueur d’onde, avec une capacité de balayage de 25 cm-1 par milliseconde. Ce laser délivre des impulsions comprises entre 30 et 300ns, avec une puissance maximum de 500mW avec un taux de répétition de 3MHz, un rapport cyclique jusqu’à 8% et un faisceau de sortie collimaté. Nos versions mQCL et sQCL permettent par association de 1 jusqu’à 4 QCL de sélectionner différentes plages de longueurs d’onde. Les faisceaux sont alors combinés, alignés et sont contrôlés par un driver miniature en association avec un SDK pour une intégration rapide, bénéficiant de toutes les fonctionnalités de notre LaserTune sous une forme OEM.

Le laser à cascade quantique (QCL) de Block Engineering offre des performances supérieures pour une variété d'applications, offrant une haute pureté spectrale et un réglage rapide dans une conception compacte et fiable.

Puissance optique et large bande spectrale

Key features

Large plage spectrale : 5.4 à 12.8 µm
Puissance optique : jusqu’à 500 mW
Logiciel embarqué
Plusieurs niveaux d’intégration : Système ou modules OEM
Disponible également avec SDK (Software Development Kit) pour une intégration rapide

Technical specifications

B: 1.33 B
1-tuner: 1.59
2-tuner: 6.1 - 10.4 μm (1635 - 960 cm-1)
4-tuner: 5.4 - 12.8 μm (1850 - 780 cm-1)
ATURES.: 1. USE CAD FILE FOR UNDIMENSIONED FEATURES.
LASERCL: LASERCL
LaserTune: mQCL
Move Tune: Manually set wavelength Step Tune: Programmable wavelength steps
Dimensions: 2” x 1.1” x 0.8” Weight: 2.25 oz (.06 kg)
Divergence: <5 mrad
Fréquence: Jusqu’à 3 MHz
Sweep Tune: Programmable linear sweeps
Beam Quality: TEM00 (nominal)
1.65 COMMENTS: 2.52 1.65
Beam Diameter: 2 x 4 mm, collimated output
LASER BEAM CL: LASER BEAM CL
.13 TOLERANCE.: 3. UNDIMENSIONED FEATURES HAVE A 0.13 TOLERANCE.
AIR INTAKE FAN: AIR INTAKE FAN
Humidity Range: 0 – 60% relative humidity, non-condensing
Beam Divergence: < 5 mrad
Cooling Options: Built-in air cooling
R AND REVISION.: 4. BAG AND TAG PART WITH PART NUMBER AND REVISION.
Step Tune Speed: 10 cm-1 step in < 1 msec (100 cm-1 step in < 2 msec)
Computer Control: Ethernet; HTML/SOAP interface Analog/Digital monitoring of wavelength
Largeur de pulse: 30-300 ns
Laser Eye Safety: Class 3B (individual laser rating) / Class 1 (with combining optics)
Number of Tuners: Wavelength Range
Sweep Tune Speed: Linear sweep > 25,000 cm-1 / sec
FOR M2 SIZE SCREW: FOR M2 SIZE SCREW
Largeur spectrale: <2cm-1
Mode of Operation: Pulsed
Maximum Peak Power: 100 – 500 mW (dependent on number of tuners)
OR REFERENCE ONLY.: 2. DUAL DIMENSIONS IN BRACKETS ARE FOR REFERENCE ONLY.
Power Requirements: 100 – 240 VAC, ~50/60 Hz, 1.7A
Spectral Linewidth: < 2 cm-1 (typical)
Qualité de faisceau: TEM00
Diamètre de faisceau: 2 x 4 mm, sortie collimatée
Mode de fonctionnement: Pulsé
Maximum Duty Cycle (DC): 8% (determined by pulse settings)
Puissance crête maximum: 100-500 mW
Storage Temperature Range: -10°C to 55°C
Pulse Repetition Frequency: Up to 3 MHz
REV. ZONE DESCRIPTIONNOTES: DATE APPROVED
Cycle de fonctionnement max: 8%
Operating Temperature Range: 10°C to 30°C
Plages spectrales disponibles: 5.4-6 µm (1850 – 1650 cm-1)
AIR EXHAUST FAN AIR EXHAUST FAN: AIR EXHAUST FAN AIR EXHAUST FAN
5.4 - 10.4 μm (1850 - 960 cm-1): .25
6.1 - 12.8 μm (1635 - 780 cm-1): 6.25 5.00 6.25
Spectral Accuracy / Repeatability: < 0.5 cm-1 (typical)
Pointing Stability – single tuner: ± 0.5 mrad
5.4 - 6.05 μm (1850 - 1650 cm-1) .40: .61 .40.06 .61 .06
Pointing Stability – across 4 tuners: < ±1 mrad
Polarization Vertically polarized; 100: 1 extinction
