Cycleur de batteries SI-9300R

Manufacturer: Ametek
HTTS ref.: HTS-ELEC-0053
HTDS ref.: ANALYSEUR BATTERIE SI 9300R
Division: Électrochimie & Tests

Description

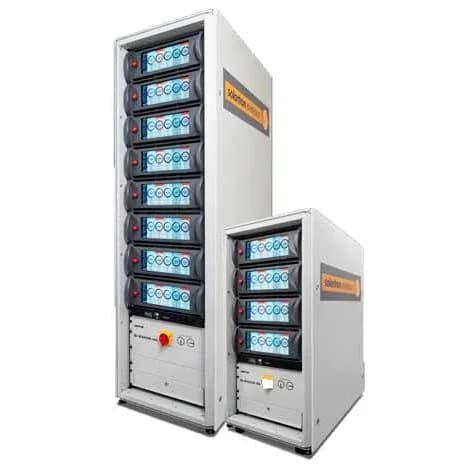

Le SI-9300R embarque une technologie « régénérative » qui permet de réduire et maîtriser les coûts d’exploitation. Chaque module se compose de cinq canaux d’analyse indépendants, chacun d’une puissance de 3 kW. Jusqu’à huit modules peuvent être installés dans un rack 42U (40 voies) ou quatre modules dans un rack 24U (20 voies). Solartron a intégré sa technologie FRA sur chaque voie de mesure. Contrairement aux solutions multiplexées plus onéreuses, Solartron fournit cette technologie sans augmenter le coût du système. En outre, chaque voie dispose de deux voies de mesure de tension auxiliaires en standard, ce qui permet de mesurer (entre autre) l’impédance de chaque anode/cathode d’une cellule. Le SI-9300R offre, en plus, la possibilité d’adapter en direct les données EIS durant un process de test pour réaliser un diagnostic instantané des cellules. Avec le Direct to Disk technology (brevet déposé), les données sont sécurisées. Elles sont enregistrées en temps réel sur un serveur dédié sans avoir de transition par un poste de travail.

Des mesures justes et fiables avec des outils d’analyses performants tout en embarquant une technologie « régénérative » qui permet de réduire et maîtriser les coûts d’exploitation.

Plus qu’un simple cycleur de batterie...L’EIS comme norme

Technical specifications

DAC: 1 per module
Other: Same specifications as main voltage measurement channel
Power: 3 phase, 200 Vac to 480 Vac
Options: Uninterruptable Power Supply
4U Module: 8 modules per cabinet, 40 measurement channels, 2050H x 1000D x 620W (mm)
Compliance: 0 to 10 V
Dimensions: 8 modules per cabinet, 40 measurement channels
24U Cabinet: 4 modules per cabinet, 20 measurement channels, 1255H x 1000D x 620W (mm)
42U Cabinet: 8 modules per cabinet, 40 measurement channels, 2050H x 1000D x 620W (mm)
Digital I/O: 1 per module, TTL protocol
Max Current: 300 Amp (60 s pulse), 200 Amp continuous
Thermocouples: K, J
Current Ranges: 300 Amp, 20 Amp, 2 Amp
CONSERVING SPACE: Temperature Measurement
Cell Connections: 2 or 4 terminal
Current Accuracy: 0.03% FSR
Measured Accuracy: <= ±0.01% Setting
Number of channels: 2 per main measurement channel (enables DC V and EIS measurement)
EIS Frequency Range: 10 mHz to 10 kHz
Document Version Number: 0919A
Regenerative Technology: Multi-range, Flux Gate
Applied Current Accuracy: 0.03% FSR
EIS Frequency Resolution: 1 mHz
Applied Potential Accuracy: 0.02% FSR
Measured Voltage Resolution: <=40 µV
EIS Max AC current amplitude: 10 A RMS
allows the SI-9300R to achieve a high: temperature or voltage measurement. Up to 16
compared with non-regenerative systems.: temperature measurements with other data sets.
for cooling of electronic components. This: measurement unit offers time-stamped
– up to three times the number of channels: Operators no longer need to manually correlate
channel count density in a single 19” cabinet: measurements per analyzer channel are possible.
Since energy is recycled, little space is required: Our PoE (power over ethernet), temperature
• Regenerative technology to reduce power and increase: Multiple current ranges,
charge time and longer life represents a significant measurement: Optimize Power
• Ability to parallel channels for higher current measurements: Real-time data analysis
Industry demand for better batteries with higher capacity, shorter: Save Energy,
